在城市发展的脉搏中，我们总面临着这样的困境：如何在不影响地面繁华交通、不破坏周边建筑、不干扰市民生活的前提下，完成地下生命线的铺设与更新？传统的“开膛破肚”式明挖施工，带来的交通拥堵、噪音扬尘、安全风险，已成为城市管理者心中难以言说的痛。

顶管技术，能像“地下微创手术”一样精准、高效地解决这些问题，是一种非开挖的管道铺设技术。它通过工作井发出液压顶进机，在土层中掘进，并将预制的管节紧随其后顶入，形成连续的地下管道。整个过程在地下悄然完成，地面上车流依旧，生活如常。

这不仅仅是方法的改变，更是理念的升级。我们设计的顶管系统，将这一技术的优势发挥到了全新高度：

一、实例

新建沁源县沁河中学建设项目雨水管道跨路入河工程，道路为城市干线，宽约30米，河道为沁河（沁源段）。根据管线位置及施工工艺不同分为两部分。第一部分为顶管施工部分AB段，管径DN1000，总长度42.6m，第二部分为明挖部分BC段，管径DN1000，总长度32.2m。

第一部分：AB段雨水管道管径为DN1000Ⅲ级钢筋混凝土钢承口管，全长42.6m，埋深3.0-5.0m，全部采用顶管法施工。AB段工作井平面尺寸长7.0m，宽4.0m，现场整平标高1001.0-1003.0m，井底标高997.6m，基坑深度3.4-5.4m。

第二部分：BC段雨水管道管径为DN1000II级钢筋混凝土钢承口管，全长32.2m，埋深2.2-4.0m，全部采用明挖法施工。现场整平标高1000.0-1001.8m，井底标高997.8m，基坑深度2.2-4.0m。

表1 工程参数

二、周边影响因素

场地内定位放线需考虑场地地层岩性、不良地质条件、水文条件以及地下构筑物障碍物的影响。如场地内无断裂、采空区等不良地质作用，是否属于稳定场地；场地内地下水水位高度及降水需求，地下层是卵石层还是素土等，基坑2倍范围内有无障碍物或管线。

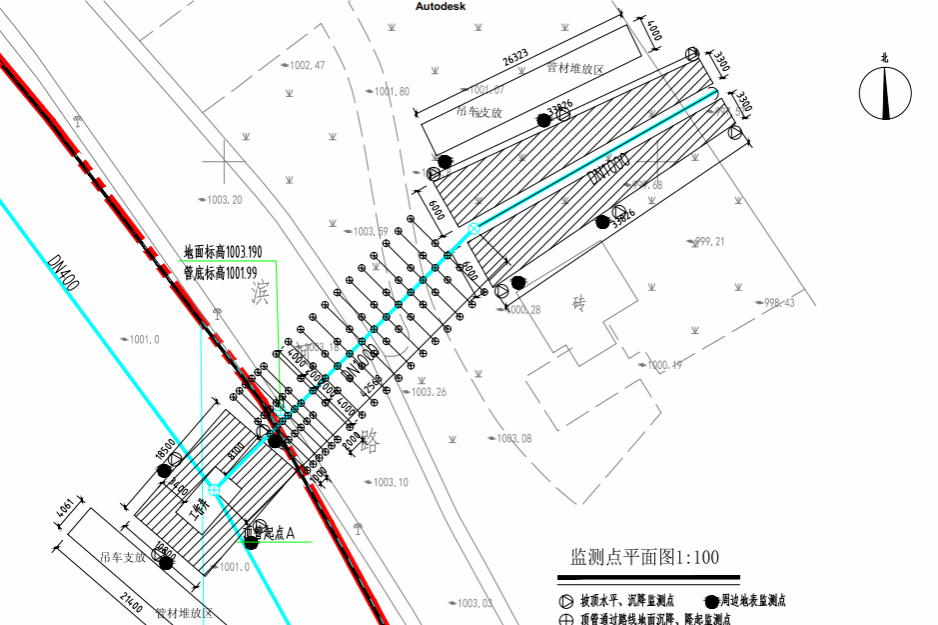

图1 周边环境示意图

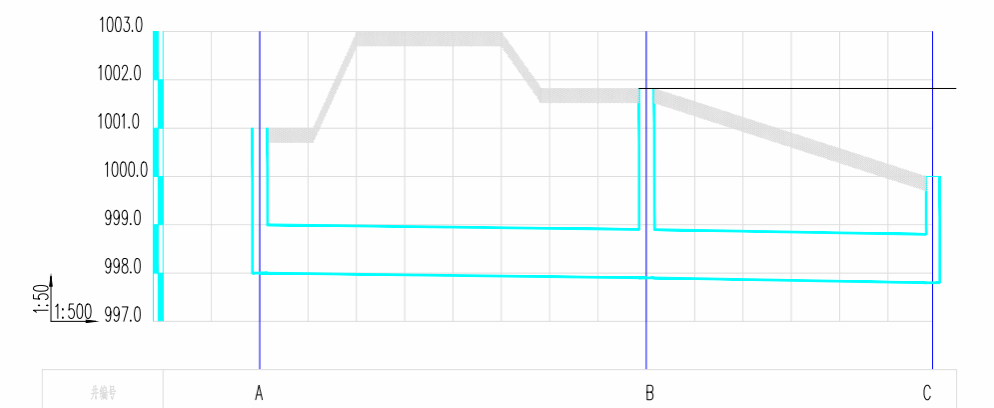

图2 顶管方向剖面图

三、技术要点

（一）工作井、接收井支护设计

工作井采用坡率法支护，基坑深3.4-5.4m：放坡坡比：1-1 剖面 1:1，2-2 剖面 1:1.5。

坡面处理：按坡比修整平整，清杂后铺彩条布，端部 1 米重合铺设，用击入式钢筋固定顶部、坡脚及重合处，确保坡面无凸起、尖锐物，防止彩条布破损。

图3 工作井平面图（DN1000，H=5.5m）

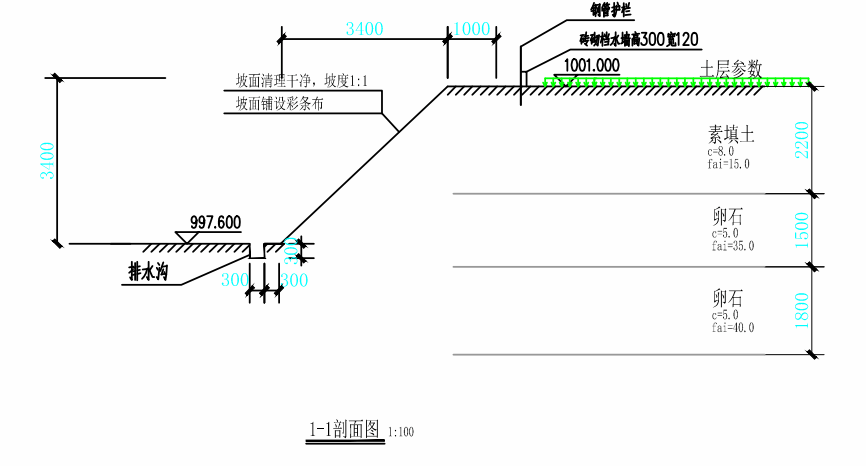

图4 工作井1-1剖面图

（二）顶进阻力与千斤顶配置

按DN1000 雨水管最长顶进长度42.6m计算，按《给水排水工程顶管技术规程》CECS246:2008计算，计算迎面阻力、顶推力、管材允许顶推力,顶进阻力1022kN（102.2t），管材允许顶推力为3122kN>1022kN，满足要求，同时配置2台100T千斤顶满足施工需求。

（三）后背墙设计与施工要求

后背墙需全程承受顶进后座力，设计安装需满足：强度达标（抗顶进力破坏）、刚度充足（最小压缩回弹）、材质稳定（长期受力性能不变）。

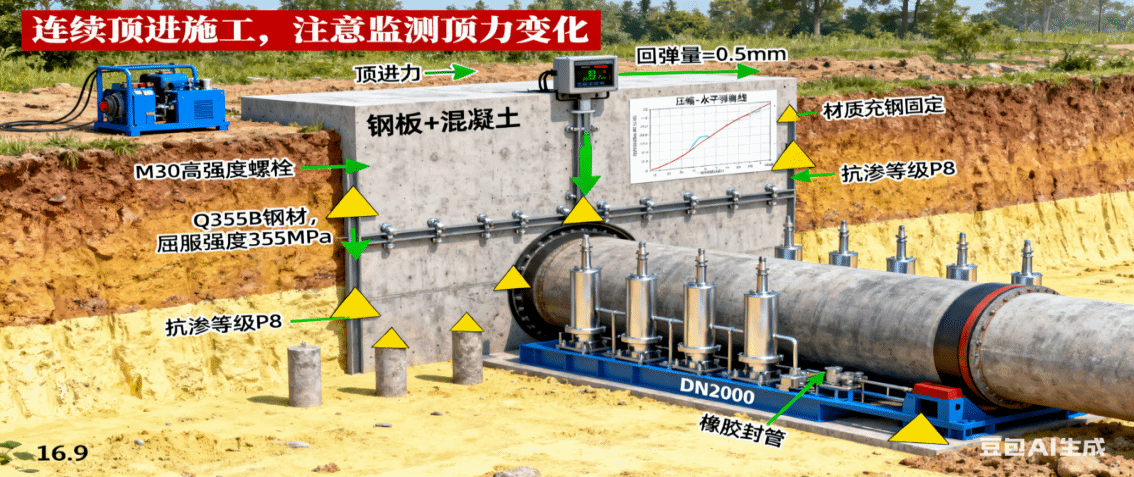

图5 后背墙示意图

（四）激光找准要点

由于顶管施工是在工作井和明挖之间进行贯通，顶管的平面控制，利用统一坐标系统控制点，并布设光电测距导线。根据设计坡度要求，沿线路布设水准路线，并在井口处埋设临时水准点以供顶管高程放样。

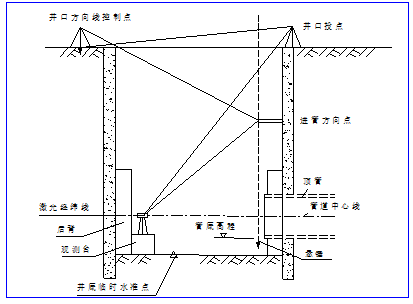

图6 导线及激光找准示意图

（五）管材与设备选型

管材：顶进施工法所采用的混凝土管道，其管壁内部配置了单层或多层的钢筋骨架，以确保管道的稳固性和耐久性。这类混凝土圆管是顶进施工中的重要组成部分，承载着将管道顶入预定位置的任务。接口形式可划分为柔性接口与刚性接口两大类。同时，根据外压荷载的不同，接口又可细分为三个等级，即Ⅰ、Ⅱ、Ⅲ级。本工程采用DN1000Ⅲ级钢筋混凝土钢承口管。

图7 管道顶进示意图

（六）中途停顿

顶进作业一开始，中途就不能停顿。如果停止一段时间后再顶进，其起始顶力要大大超过停工前的顶力。这主要是由于停工时间过长，使管顶土层坍落的缘故。在地下水位以下顶进时，因停顶而使液化的粉细砂将管周围包裹起来，顶力也会大大增加。如果顶力超过后座墙所能承受的压力时，此时就不能再顶进，必须对后座墙进行加固后方可再顶进。

结语：

从 “拉链马路” 到 “微创施工”，顶管技术的革命意义，不仅在于施工方式的改变，更在于它重新定义了城市地下空间开发的逻辑。未来，随着技术的不断成熟，这项 “地下微创术” 还将解锁更多应用场景，为城市发展注入更持久的动力，让我们的城市既繁华有序，又从容生长。
