学生公寓是一个成熟完整的高等院校必备的建筑，是学生在校学习、生活、休息的基本活动场所，是影响学生成长的重要环境因素,是学校精神文明的窗口，因而要求学生公寓建筑功能多样化、防火安全、卫生管理、标准质量都大大的提高。因此，各大高校在学生公寓建筑设计中，要求切实解决实际面临的问题，优化公寓环境。

一、某高校学校公寓设计概况

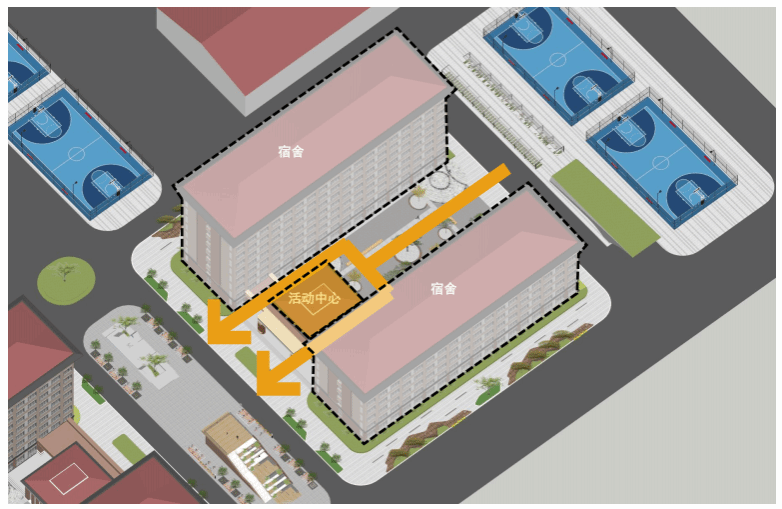

本工程为新建学生公寓，设计总建筑为24475m2，分南北两座单体，南北两座公寓宿舍共享中间的学生活动中心与超市，通过连廊雨棚将三座建筑连接起来，使内部庭院与校园道路空间贯通。北楼37m，地下1层，地上9层；南楼26.8m，地下1层，地上6层。本工程地下部分平时用途为平层汽车库，战时用途为甲类二等人员掩蔽所，地上部分功能为宿舍，共设计453间宿舍，床位数量1768张，属于特大型宿舍，建筑定性为二类高层公共建筑。

本工程设有生活给水系统、生活热水系统、生活排水系统、雨水系统、室内外消火栓系统、自动喷水灭火系统及灭火器的配置。

二、给排水系统设计

（一）生活给水系统

整个校园生活用水水源为市政自来水，水压为0.20MPa，校区室外已设给水管呈环状。本工程地下部分生活给水充分利用市政水源，供给生活水箱、热水水箱、人防用水及车库冲洗用水，地上部分生活给水全部由该楼地下一层新建的生活水泵房内生活水箱+变频供水设备加压后供给，系统采用下行上给供水形式。

（二）生活热水系统

本工程采用闭式定时制集中太阳能热水供应系统，系统循环方式为干管、立管和支管机械循环，由温度传感器控制循环水泵的开停。屋面设置集热器，太阳能系统采用强制循环直接加热。生活热水系统平时由太阳能提供热水，太阳能供热不足时，辅助热源为电。生活热水系统不分区，采用下行上给形式，热水系统循环管道同程布置。

（三）生活排水系统

污、废水采用合流制,室内±0.000以上污、废水采用重力流排至室外污水管网。卫生间排水采用单立管伸顶通气排水系统。

（四）生活雨水系统

屋面雨水采用重力流外排水系统，雨水斗采用重力流雨水斗，屋面雨水经雨水斗收集后排至室外雨水管网。

（五）消防设施

1.室内外消火栓系统

学校院区现有综合楼地下一层设有消防水池（有效容积1008m³）及消防水泵房，泵房内设2台室内消火栓泵、2台室外消火栓泵、2台自喷泵。本工程屋顶消防水箱间设有效容积为18m³消防水箱，室内消火栓系统和自动喷水灭火系统的稳压装置各一套，以保证消防初期灭火用水量及水压。经复核，满足本工程水量水压要求。

本工程为学生公寓，按二类高层公共建筑进行消防设计，消防给水系统按设计范围内同时发生一次火灾设计，本工程一次火灾设计总用水量为576m3。

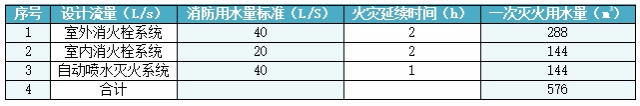

消防用水标准和一次用水量计算如下：

校区内室内消火栓整体为一个系统，室内外消防水源为消防水池储水，系统均采用临时高压制。室外管网以DN150管径围绕本工程环状布置，在环网上设置地下式室外消火栓，本工程室外消火栓数量为4个。本工程室内消火栓由消防水泵房引出的两根消防给水管，在室外覆土内呈环状布置，从环网引入。管道水平竖向呈环状布置，设2套水泵接合器，各层以建筑防火分区为单元设置消火栓，保证室内每一点均有两股充实水柱到达，消防充实水柱为13m，栓口动压为0.35MPa。

2.自动喷水灭火系统

除楼梯间、配电室和不宜用水扑救的场所外，本工程其余部位均设湿式自动喷水灭火系统。自动喷水灭火系统水源为消防水池储水，系统采用临时高压制，湿式系统由消防水池、自动喷洒泵、消防管网、水泵接合器、湿式报警阀、水流指示器、信号阀、闭式洒水喷头等组成。系统地上部分按中危险级I级设计，喷水强度6L/min·m2，作用面积160m2，地下按中危险级Ⅱ级设计，喷水强度8L/min·m2，作用面积160m2，消防水泵房内自喷泵出水管接至报警阀组前管道成环状布置，报警阀组后管道成枝状布置。

3.建筑灭火器的配置

本工程配电室及电梯机房按中危险级E类火灾设计，按规范配55B手提式干粉（磷酸铵盐）灭火器；该工程其余部分按严重危险级A类火灾设计，按规范配3A手提式干粉（磷酸铵盐）灭火器。

三、给排水系统设计特点

喷头是自动喷水灭火系统组成中最基本的元件,既是感应探头,又是灭火的工具。喷头的选型对自动喷水灭火系统很重要,关系到系统的灭火效果。

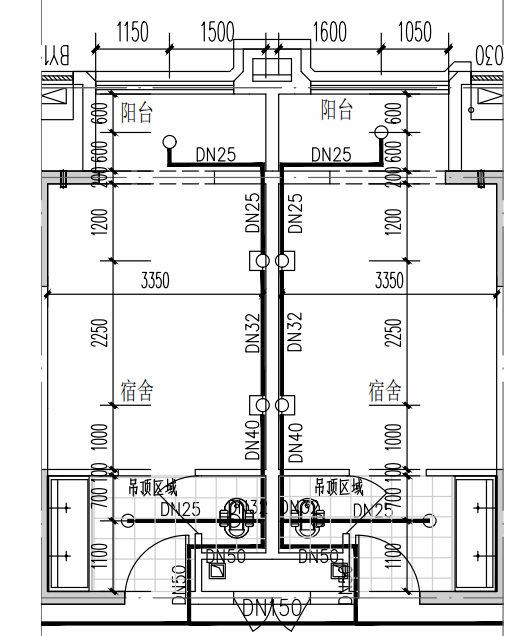

本工程公寓内部,入户处设有吊顶，床位和阳台处不设吊顶，在满足灭火设计要求下,考虑到布置的美观性,设置边墙型喷头。如下图。

四、总结

（一）采取的绿建节能措施

1．地库地面冲洗水源采用市政自来水直接供水。

2．根据不同使用性质及计费标准分类分别设计量水表。

3．卫生器具节水措施：选用节水型卫生洁具及配水件，卫生器具节水效率等级达到2级。洗手盆采用感应式水嘴；公寓内盥洗槽采用家用型单阀水龙头，小便斗配自带存水弯并配有感应冲洗阀，蹲便器自带存水弯并配有脚踏冲洗阀；坐式大便器采用3/5L两档冲洗水箱。

4．给水水箱设置溢流报警水位，防止进水管阀门故障时，水池、水箱长时间溢流排水。

5．生活水箱按要求采用31603不锈钢成品水箱且水箱出水管设有紫外线消毒设施。水箱进出水管直进直出，不打弯，以达到不产生水流短路的目的，水箱设人孔并加锁，溢流管及通气管口装设18目不锈钢丝网防止生物进入，水池、水箱每半年清洗一次，经水质检测合格后方可恢复供水。

（二）消防系统设置减压阀组

本工程消防水池及消防水泵利用校区原有，不独立设置，经复核，原消防水池有效容积和消防水泵各项参数均满足本工程所需，并且原消火栓水泵和自动喷淋水泵参数压力值大于本工程所需压力，故本工程消火栓系统和自动喷水灭火系统均需在管道入口处设置减压阀组，减压至本楼所需压力。

优势：消火栓系统通过设置减压阀组减少了减压稳压消火栓的设置层数；自动喷水灭火系统设置减压阀组减少配水支管减压孔板数量，通过减压阀组降低过高压力，有助于保护系统中的其他组件，如管道、阀门和喷头，避免因过高压力造成的损坏。

综上所述，高校大学公寓给排水管道设计是一项综合性的任务，需要从多个角度进行思考和规划。在进行高校大学公寓给排水管道设计时，需要考虑诸多因素，包括给排水系统选择、管线布置、系统水力计算等，同时，我们也应积极与学校沟通，共同营造一个良好的居住环境。

作为青年给排水工程师，我们应不断学习新技术、新材料、新思维和新方法，提升自己的专业能力和技术水平，特别是加强规范的深度学习和理解应用，更好的运用到实际工程项目中，为项目贡献青年力量。
